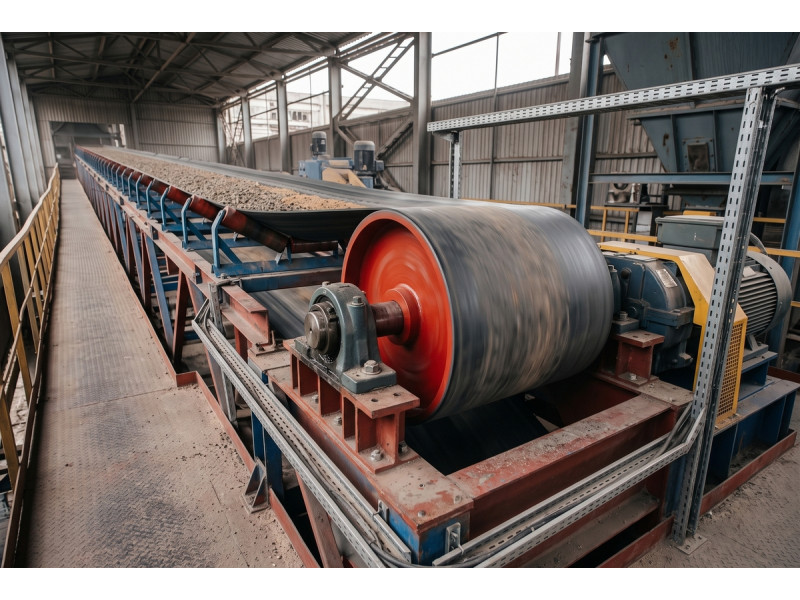

Приводні барабани стрічкових конвеєрів: конструкція, надійність та оптимізація роботи ліній

Стрічкові транспортери є базовим обладнанням для безперервного переміщення сипучих, кускових та штучних матеріалів у сільському господарстві, гірничодобувній промисловості, металургії та логістичних центрах. Надійність та стабільна продуктивність усієї траси безпосередньо визначаються технічним станом приводної станції. Головну роль у ній відіграє приводний барабан, який перетворює крутний момент від приводу в лінійний рух полотна транспортера.

Функціональне призначення та принцип дії

Основне завдання приводного барабана — передача тягового зусилля стрічці за рахунок сил тертя між контактуючими площинами. Недостатній коефіцієнт тертя викликає пробуксовку, що призводить до стирання внутрішньої обкладки стрічки, локального перегріву та аварійної зупинки обладнання.

Щоб забезпечити стабільне тягове зусилля за будь-яких умов експлуатації, важливо правильно підбирати геометрію обичайки та конструктивне виконання вузлів. Ознайомитися з технічними параметрами та замовити надійні приводні й натяжні барабани можна за посиланням: conrol.com.ua/produktsiya/prividni-j-natyazhni-barabani/. Обладнання виготовляється з урахуванням маси вантажу, кута нахилу транспортера, типу полотна та кліматичних умов експлуатації.

Особливості конструкції та футерування

Вузол приводного барабана складається з низки базових компонентів:

• Обичайка: циліндричний або бочкоподібний сталевий корпус з точно вивіреною товщиною стінки;
• Днища (ступиці): торцеві фланці, що забезпечують жорсткість конструкції;
• Вал: цільна вісь із конструкційної або легованої сталі, розрахована на циклічні вигинальні й крутні навантаження;
• Підшипникові опори: корпуси з надійними лабіринтними ущільненнями, що захищають мастило від вологи та пилу.

Для підвищення зчеплення у вологому, глинистому чи запиленому середовищі поверхню барабанів футерують. Гумові або керамо-гумові пластини з насічкою («шеврон» чи «ромб») ефективно відводять бруд із зони контакту, запобігають пробуксовці та захищають метал корпусу від передчасного корозійного та абразивного зносу.

Критерії вибору для модернізації конвеєра

1. Діаметр барабана: вибирається виходячи з кількості тканинних прокладок або діаметра сталевих тросів стрічки, щоб виключити розрив волокон при огинанні.
2. Ширина обичайки: повинна перевищувати ширину стрічки на 100–200 мм для безпечного руху полотна при можливих відхиленнях.
3. Тип кріплення вала: застосування безшпонкових конусних затискних муфт значно спрощує демонтаж і заміну вала без ризику появи тріщин на зварних швах днищ.
4. Балансування: динамічне балансування виключає вібрації рами, продовжуючи ресурс опорних роликів та електродвигуна.

Для комплектації нових ліній або відновлення діючих виробничих потужностей важливо обирати сертифіковані деталі від перевірених виробників. Повний каталог конвеєрного обладнання, роликів і комплектуючих доступний на офіційному сайті виробника: https://conrol.com.ua.
